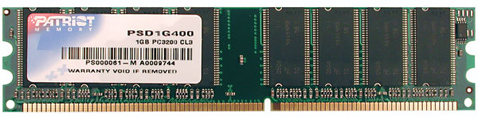

Memory module DDR SDRAM DIMM (184 pin, Unbuffered)
Pinout of DDR SDRAM DIMM connector (184 pin, Unbuffered) Download PDF
|
Slot pin # |
Name |
Description |
|
1 |
VREF |
Power supply for reference |
|
2 |
DQ0 |
Data input / output |
|
3 |
VSS |
Ground |
|
4 |
DQ1 |
Data input / output |
|
5 |
DQS0 |
Data strobe input / output |
|
6 |
DQ2 |
Data input / output |
|
7 |
VDD |
Power supply (2,5V) |
|
8 |
DQ3 |
Data input / output |
|
9 |
NC |
Not connected |
|
10 |
NC |
Not connected |
|
11 |
VSS |
Ground |
|
12 |
DQ8 |
Data input / output |
|
13 |
DQ9 |
Data input / output |
|
14 |
DQS1 |
Data strobe input / output |
|
15 |
VDD |
Power supply (2,5V) |
|
16 |
CK1 |
Clock input |
|
17 |
CK1# |
Clock input |
|
18 |
VSS |
Ground |
|
19 |
DQ10 |
Data input / output |
|
20 |
DQ11 |
Data input / output |
|
21 |
CKE0 |
Clock enable input |
|
22 |
VDD |
Power supply (2,5V) |
|
23 |
DQ16 |
Data input / output |
|
24 |
DQ17 |
Data input / output |
|
25 |
DQS2 |
Data strobe input / output |
|
26 |
VSS |
Ground |
|
27 |
A9 |
Address input (multiplexed) |
|
28 |
DQ18 |
Data input / output |
|
29 |
A7 |
Address input (multiplexed) |
|
30 |
VDD |
Power supply (2,5V) |
|
31 |
DQ19 |
Data input / output |
|
32 |
A5 |
Address input (multiplexed) |
|
33 |
DQ24 |
Data input / output |
|
34 |
VSS |
Ground |
|
35 |
DQ25 |
Data input / output |
|
36 |
DQS3 |
Data strobe input / output |
|
37 |
A4 |
Address input (multiplexed) |
|
38 |
VDD |
Power supply (2,5V) |
|
39 |
DQ26 |
Data input / output |
|
40 |
DQ27 |
Data input / output |
|
41 |
A2 |
Address input (multiplexed) |
|
42 |
VSS |
Ground |
|
43 |
A1 |
Address input (multiplexed) |
|
44 |
CB0 |
Not connected |
|
45 |
CB1 |
Not connected |
|
46 |
VDD |
Power supply (2,5V) |
|
47 |
DQS8 |
Data strobe input / output |
|
48 |
A0 |
Address input (multiplexed) |
|
49 |
CB2 |
Not connected |
|
50 |
VSS |
Ground |
|
51 |
CB3 |
Not connected |
|
52 |
BA1 |
Bank select address |
|
53 |
DQ32 |
Data input / output |
|
54 |
VDD |
Power supply (2,5V) |
|
55 |
DQ33 |
Data input / output |
|
56 |
DQS4 |
Data strobe input / output |
|
57 |
DQ34 |
Data input / output |
|
58 |
VSS |
Ground |
|
59 |
BA0 |
Bank select address |
|
60 |
DQ35 |
Data input / output |
|
61 |
DQ40 |
Data input / output |
|
62 |
VDD |
Power supply (2,5V) |
|
63 |
WE# |
Write enable |
|
64 |
DQ41 |
Data input / output |
|
65 |
CAS# |
Column address strobe |
|
66 |
VSS |
Ground |
|
67 |
DQS5 |
Data strobe input / output |
|
68 |
DQ42 |
Data input / output |
|
69 |
DQ43 |
Data input / output |
|
70 |
VDD |
Power supply (2,5V) |
|
71 |
NC |
Not connected |
|
72 |
DQ48 |
Data input / output |
|
73 |
DQ49 |
Data input / output |
|
74 |
VSS |
Ground |
|
75 |
CK2# |
Clock input |
|
76 |
CK2 |
Clock input |
|
77 |
VDD |
Power supply (2,5V) |
|
78 |
DQS6 |
Data strobe input / output |
|
79 |
DQ50 |
Data input / output |
|
80 |
DQ51 |
Data input / output |
|
81 |
VSS |
Ground |
|
82 |
NC |
Not connected |
|
83 |
DQ56 |
Data input / output |
|
84 |
DQ57 |
Data input / output |
|
85 |
VDD |
Power supply (2,5V) |
|
86 |
DQS7 |
Data strobe input / output |
|
87 |
DQ58 |
Data input / output |
|
88 |
DQ59 |
Data input / output |
|
89 |
VSS |
Ground |
|
90 |
NC |
Not connected |
|
91 |
SDA |
Serial data I/O |
|
92 |
SCL |
Serial clock |
|
93 |
VSS |
Ground |
|
94 |
DQ4 |
Data input / output |
|
95 |
DQ5 |
Data input / output |
|
96 |
VDD |
Power supply (2,5V) |
|
97 |
DQS9 |
Data strobe input / output |
|
98 |
DQ6 |
Data input / output |
|
99 |
DQ7 |
Data input / output |
|
100 |
VSS |
Ground |
|
101 |
NC |
Not connected |
|
102 |
NC |
Not connected |
|
103 |
NC |
Not connected |
|
104 |
VDD |
Power supply (2,5V) |
|
105 |
DQ12 |
Data input / output |
|
106 |
DQ13 |
Data input / output |
|
107 |
DQS10 |
Data strobe input / output |
|
108 |
VDD |
Power supply (2,5V) |
|
109 |
DQ14 |
Data input / output |
|
110 |
DQ15 |
Data input / output |
|
111 |
CKE1 |
Clock enable input |
|
112 |
VDD |
Power supply (2,5V) |
|
113 |
NC |
Not connected |
|
114 |
DQ20 |
Data input / output |
|
115 |
A12 |
Address input (multiplexed) |
|
116 |
VSS |
Ground |
|
117 |
DQ21 |
Data input / output |
|
118 |
A11 |
Address input (multiplexed) |
|
119 |
DQS11 |
Data strobe input / output |
|
120 |
VDD |
Power supply (2,5V) |
|
121 |
DQ22 |
Data input / output |
|
122 |
A8 |
Address input (multiplexed) |
|
123 |
DQ23 |
Data input / output |
|
124 |
VSS |
Ground |
|
125 |
A6 |
Address input (multiplexed) |
|
126 |
DQ28 |
Data input / output |
|
127 |
DQ29 |
Data input / output |
|
128 |
VDD |
Power supply (2,5V) |
|
129 |
DQS12 |
Data strobe input / output |
|
130 |
A3 |
Address input (multiplexed) |
|
131 |
DQ30 |
Data input / output |
|
132 |
VSS |
Ground |
|
133 |
DQ31 |
Data input / output |
|
134 |
CB4 |
Not connected |
|
135 |
CB5 |
Not connected |
|
136 |
VDD |
Power supply (2,5V) |
|
137 |
CK0 |
Clock input |
|
138 |
CK0# |
Clock input |
|
139 |
VSS |
Ground |
|
140 |
DQS17 |
Data strobe input / output |
|
141 |
A10 |
Address input (multiplexed) |
|
142 |
CB6 |
Not connected |
|
143 |
VDD |
Power supply (2,5V) |
|
144 |
CB7 |
Not connected |
|
145 |
VSS |
Ground |
|
146 |
DQ36 |
Data input / output |
|
147 |
DQ37 |
Data input / output |
|
148 |
VDD |
Power supply (2,5V) |
|
149 |
DQS13 |
Data strobe input / output |
|
150 |
DQ38 |
Data input / output |
|
151 |
DQ39 |
Data input / output |
|
152 |
VSS |
Ground |
|
153 |
DQ44 |
Data input / output |
|
154 |
RAS# |
Row address strobe |
|
155 |
DQ45 |
Data input / output |
|
156 |
VDD |
Power supply (2,5V) |
|
157 |
S0# |
Chip select input |
|
158 |
S1# |
Chip select input |
|
159 |
DQS14 |
Data strobe input / output |
|
160 |
VSS |
Ground |
|
161 |
DQ46 |
Data input / output |
|
162 |
DQ47 |
Data input / output |
|
163 |
NC |
Not connected |
|
164 |
VDD |
Power supply (2,5V) |
|
165 |
DQ52 |
Data input / output |
|
166 |
DQ53 |
Data input / output |
|
167 |
NC |
Not connected |
|
168 |
VDD |
Power supply (2,5V) |
|
169 |
DQS15 |
Data strobe input / output |
|
170 |
DQ54 |
Data input / output |
|
171 |
DQ55 |
Data input / output |
|
172 |
VDD |
Power supply (2,5V) |
|
173 |
NC |
Not connected |
|
174 |
DQ60 |
Data input / output |
|
175 |
DQ61 |
Data input / output |
|
176 |
VSS |
Ground |
|
177 |
DQS16 |
Data strobe input / output |
|
178 |
DQ62 |
Data input / output |
|
179 |
DQ63 |
Data input / output |
|
180 |
VDD |
Power supply (2,5V) |
|
181 |
SA0 |
Address in EEPROM |
|
182 |
SA1 |
Address in EEPROM |
|
183 |
SA2 |
Address in EEPROM |
|
184 |
VDDSPD |
Serial EEPROM power supply (2,3-3,6V) |

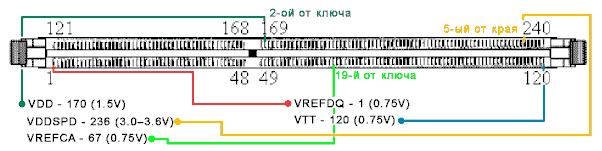

240 pin DDR2 connector
Memory DDR2 SDRAM DIMM Unbuffered Module (240 pin) Download
|
Connector## |
Description |
Connector# |
Description |
|
1 |
VREF |
121 |
VSS |
|
2 |
VSS |
122 |
DQ4 |
|
3 |
DQ0 |
123 |
DQ5 |
|
4 |
DQ1 |
124 |
VSS |
|
5 |
VSS |
125 |
DM0 |
|
6 |
/DQS0 |
126 |
NC |
|
7 |
DQS0 |
127 |
VSS |
|
8 |
VSS |
128 |
DQ6 |
|
9 |
DQ2 |
129 |
DQ7 |
|
10 |
DQ3 |
130 |
VSS |
|
11 |
VSS |
131 |
DQ12 |
|
12 |
DQ8 |
132 |
DQ13 |
|
13 |
DQ9 |
133 |
VSS |
|
14 |
VSS |
134 |
DM1 |
|
15 |
/DQS1 |
135 |
NC |
|
16 |
DQS1 |
136 |
VSS |
|
17 |
VSS |
137 |
CK1 |
|
18 |
NC |
138 |
/CK1 |
|
19 |
NC |
139 |
VSS |
|
20 |
VSS |
140 |
DQ14 |
|
21 |
DQ10 |
141 |
DQ15 |
|
22 |
DQ11 |
142 |
VSS |
|
23 |
VSS |
143 |
DQ20 |
|
24 |
DQ16 |
144 |
DQ21 |
|
25 |
DQ17 |
145 |
VSS |
|
26 |
VSS |
146 |
DM2 |
|
27 |
/DQS2 |
147 |
NC |
|
28 |
DQS2 |
148 |
VSS |
|
29 |
VSS |
149 |
DQ22 |
|
30 |
DQ18 |
150 |
DQ23 |
|
31 |
DQ19 |
151 |
VSS |
|
32 |
VSS |
152 |
DQ28 |
|
33 |
DQ24 |
153 |
DQ29 |
|
34 |
DQ25 |
154 |
VSS |
|
35 |
VSS |
155 |
DM3 |
|
36 |
/DQS3 |
156 |
NC |
|
37 |
DQS3 |
157 |
VSS |
|
38 |
VSS |
158 |
DQ30 |
|
39 |
DQ26 |
159 |
DQ31 |
|
40 |
DQ27 |
160 |
VSS |
|
41 |
VSS |
161 |
NC |
|
42 |
NC |
162 |
NC |
|
43 |
NC |
163 |
VSS |
|
44 |
VSS |
164 |
NC |
|
45 |
NC |
165 |
NC |
|
46 |
NC |
166 |
VSS |
|
47 |
VSS |
167 |
NC |
|
48 |
NC |
168 |
NC |
|
49 |
NC |
169 |
VSS |
|
50 |
VSS |
170 |
VDDQ |
|
51 |
VDDQ |
171 |
CKE1 |
|
52 |
CKE0 |
172 |
VDD |
|
53 |
VDD |
173 |
NC |
|
54 |
NC |
174 |
NC |
|
55 |
NC |
175 |
VDDQ |
|
56 |
VDDQ |
176 |
A12 |
|
57 |
A11 |
177 |
A9 |
|
58 |
A7 |
178 |
VDD |
|
59 |
VDD |
179 |
A8 |
|
60 |
A5 |
180 |
A6 |
|
61 |
A4 |
181 |
VDDQ |
|
62 |
VDDQ |
182 |
A3 |
|
63 |
A2 |
183 |
A1 |
|
64 |
VDD |
184 |
VDD |
|
KEY |
|||
|
65 |
VSS |
185 |
CK0 |
|
66 |
VSS |
186 |
/CK0 |
|
67 |
VDD |
187 |
VDD |
|
68 |
NC |
188 |
A0 |
|
69 |
VDD |
189 |
VDD |
|
70 |
A10/AP |
190 |
BA1 |
|
71 |
BA0 |
191 |
VDDQ |
|
72 |
VDDQ |
192 |
/RAS |
|
73 |
/WE |
193 |
/CS0 |
|
74 |
/CAS |
194 |
VDDQ |
|
75 |
VDDQ |
195 |
ODT0 |
|
76 |
/CS1 |
196 |
A13 |
|
77 |
ODT1 |
197 |
VDD |
|
78 |
VDDQ |
198 |
VSS |
|
79 |
VSS |
199 |
DQ36 |
|
80 |
DQ32 |
200 |
DQ37 |
|
81 |
DQ33 |
201 |
VSS |
|
82 |
VSS |
202 |
DM4 |
|
83 |
/DQS4 |
203 |
NC |
|
84 |
DQS4 |
204 |
VSS |
|
85 |
VSS |
205 |
DQ38 |
|
86 |
DQ34 |
206 |
DQ39 |
|
87 |
DQ35 |
207 |
VSS |
|
88 |
VSS |
208 |
DQ44 |
|
89 |
DQ40 |
209 |
DQ45 |
|
90 |
DQ41 |
210 |
VSS |
|
91 |
VSS |
211 |
DM5 |
|
92 |
/DQS5 |
212 |
NC |
|
93 |
DQS5 |
213 |
VSS |
|
94 |
VSS |
214 |
DQ46 |
|
95 |
DQ42 |
215 |
DQ47 |
|
96 |
DQ43 |
216 |
VSS |
|
97 |
VSS |
217 |
DQ52 |
|
98 |
DQ48 |
218 |
DQ53 |
|
99 |
DQ49 |
219 |
VSS |
|
100 |
VSS |
220 |
CK2 |
|
101 |
SA2 |
221 |
/CK2 |
|
102 |
NC |
222 |
VSS |
|
103 |
VSS |
223 |
DM6 |
|
104 |
/DQS6 |
224 |
NC |
|
105 |
DQS6 |
225 |
VSS |
|
106 |
VSS |
226 |
DQ54 |
|
107 |
DQ50 |
227 |
DQ55 |
|
108 |
DQ51 |
228 |
VSS |
|
109 |
VSS |
229 |
DQ60 |
|
110 |
DQ56 |
230 |
DQ61 |
|
111 |
DQ57 |
231 |
VSS |
|
112 |
VSS |
232 |
DM7 |
|
113 |
/DQS7 |
233 |
NC |
|
114 |
DQS7 |
234 |
VSS |
|
115 |
VSS |
235 |
DQ62 |
|
116 |
DQ58 |
236 |
DQ63 |
|
117 |
DQ59 |
237 |
VSS |
|
118 |
VSS |
238 |
VDDSPD |
|
119 |
SDA |
239 |
SA0 |
|
120 |
SCL |
240 |
SA1 |
240 pin DDR3 connector
Pin descriptions and other pinout information can be found in the documentation for Micron DDR3 memory modules. Download
laptop ddr3 (Monday, 15 September 2025 09:59)
3.33 volt in ddr3 for laptop
bk (Monday, 21 July 2025 16:39)
ram pin deatils
